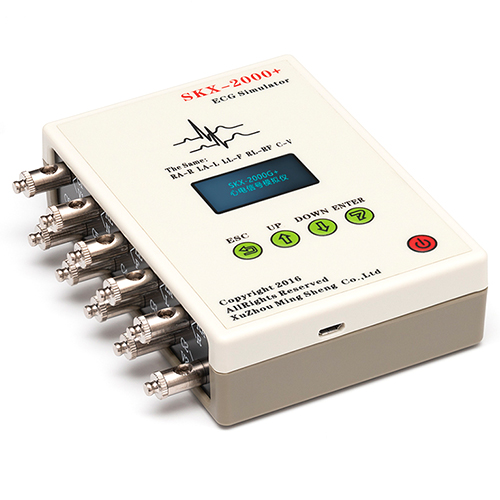

SKX-2000G+型 心電信號模擬儀
是一款用于心電類產品開發及檢測產品準備性及穩定性的模擬檢測工具,由于其可以產生多種人體心電級的信號,
是開發心電類產品的工具,其具有寬廣的信號幅度范圍,可以模擬出多種幅度、頻率的心電類信號,及4種異常波信號!
是開發心電類產品的重要工具。
后續章節將詳細介紹檢測過程中的各種信號的設置等。

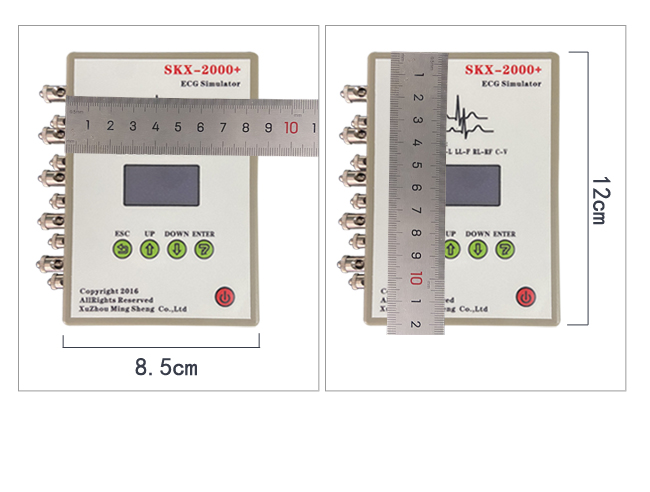

尺寸重量說明(以下均為手工測量,可能略有誤差,具體以實物為準)
名稱 | 長 | 寬 | 高 | 重量 |
儀器 | 8.5 | 12 | 3.2 | 226 |

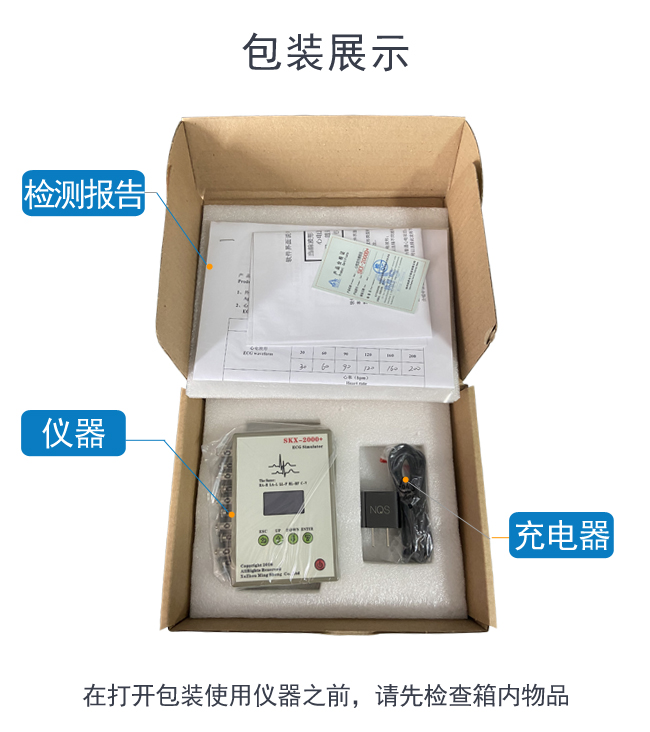

包裝盒(內含儀器) | 25 | 19 | 7 | 530 |
SKX-2000G+型 心電信號模擬儀使用說明
SKX-2000G+ 型 功能特點

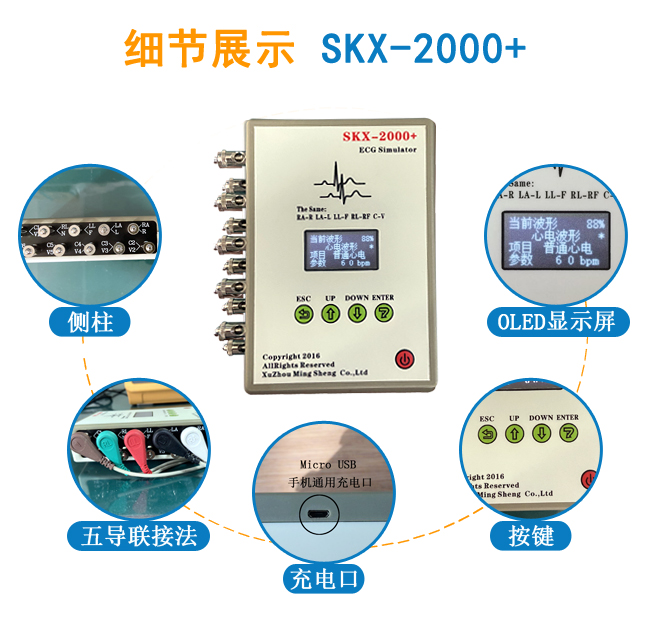

★ 采用10個萬用心電接頭,可以方便快捷連接監護儀、心電圖機等心電類產品導聯線;
★ 12導聯同步心電信號輸出,輸出不同的12導心電波形;
★ 內置18650大容量鋰電池,電源管理模塊,在使用過程中保證電源穩定、低干擾的輸出。選配標準的micro usb通用接口電源充電器;
★ 采用菜單式操作,參數更改簡單、方便、快捷,方便用戶設置;
★ 采用OLED顯示屏,顯示菜單內容;
★ 簡單的按鍵操作,菜單管理,使用簡單方便;
★ 內置中英文的波形設置說明,輕松了解波形設置及參數選擇。
★ 可選配有創壓IBP(電信號)。
SKX-2000G+型 模擬儀的待機工作時間
① 當電量顯示為0%的時候,開機狀態下模擬儀可以再工作1分鐘后自動關機,如果選擇任意按鍵,則定時關機進行延時,直至1分鐘內無按鍵處理后自動
關機;
② 當電量顯示為10%的時候,開機狀態下模擬儀可以再工作5分鐘后自動關機,如果選擇任意按鍵,則定時關機進行延時,直至5分鐘內無按鍵處理后自
動關機;
③ 當電量低于0%時模擬儀,將不能再次開機;
SKX-2000G+型 注意事項
① SKX-2000G+心電模擬儀可以對心電類設備進行定標,定標導聯僅限于Ⅱ,即RA-LL端輸出的信號幅度,連接心電設備的RA導聯至模擬儀的RA
端,LL導聯至模擬儀的LL端,則心電設備采集的信號滿足軟件中設置的信號幅度范圍0.1mV-4mV;
② 心電波形中的波形幅度是0.5mV,1mV,2mV,3種固定幅度可選擇更改;
③ 如果定標其他導聯時,請按照下列方法進行定標:
1) Ⅰ導聯定標:請將導聯線RA連接至模擬儀RA端,導聯線LA連接至模擬儀LL端,此時心電設備采集的信號就是Ⅰ導聯的定標信號;
2) C導聯定標:請將RA、LA、LL并聯后連接至模擬儀RA端,C1或者其他胸導聯連接至模擬儀LL端,此時采集到的的C1(或者其他胸導聯)則為標準
的定標信號;
④ 關于偏置電壓的檢測方法,當測試正向偏置時,請選擇正弦波形,并連接心電設備的RA至模擬儀的LL端,心電設備的LL至模擬儀的RA端進行正
偏置電壓測試;當測試負偏置電壓時,請選擇正弦波形,并連接心電設備的RA至模擬儀的RA端,心電設備的LL至模擬儀的LL端進行負偏置電壓測試;
⑤ 當連續一分鐘內沒有按鍵操作時,屏幕將會自動關閉,按任一按鍵后屏幕恢復顯示,在屏幕關閉后,指示燈開始工作,每5秒閃爍一次;屏幕恢復顯
示后,指示燈停止閃爍;
SKX-2000G+型 與心電設備的連接
① 心電圖機接法:RA-R(右手),LA-L(左手),LL-F(左腿),RL-RF(N)(右腿),C1-C6(V1-V6)胸導;
② 監 護 儀 接法:RA-右手(白色),LA-左手(黑色),LL-左腳(紅色),RL-右腳(綠色),C1-C6胸導(棕色);
③ 三 導 聯 接法:RA-右手(白色),LA-左手(黑色),LL-左腳(紅色);
或者采集導聯為Ⅱ時;
RA-右手(白色),LL-左腳(紅色),RL-(參考地、反饋點);
或者采集導聯為Ⅰ時;
RA-右手(白色),LA-左手(黑色),RL-(參考地、反饋點);
④ 兩 導 聯 接法:采集導聯為Ⅱ時請連接RA-LL,采集導聯為Ⅰ時請連接RA-LA;
⑤ 歐標對應接法:L-LA R-RA RF(N)-RL F-LL C1-C6(V1-V6);
波形類型
本模擬儀的波形類型一共有12種,分別是
序號 | 波形類型 | 簡介 |
1 | 心電波形 | 兩種不同的模擬人體的心電波形 |
2 | 尖角波形 | 用于檢測心率準確度及心率范圍的波形 |
3 | 校準波形 | 用于校準心電設備幅度的標準幅度信號 |
4 | 心率不齊 | MIT數據庫中的四種心率不齊波形,用于檢測心電類設備心率性能 |
5 | 方波 | 用于檢測心電設備的曲線掃描速度及時間常數性能 |
6 | 正弦波 | 用于檢測幅頻特性等相關性能 |
7 | 呼吸波形 | 檢測具有呼吸功能的心電設備中的呼吸參數性能 |
8 | 三角波形 | 可改變底部寬度的三角波形,用于檢測對不同寬度的R波識別率 |
9 | 同步起搏 | 檢測心電設備對起搏信號的抑制及識別 |
10 | QRST波形 | 用于模擬儀人體的QRST波形,檢測T波R波等相關性能 |
11 | 起搏脈沖 | 檢測心電設備對起搏信號的抑制 |
12 | 疊加波形 | 對疊加35Hz,50Hz,60Hz正弦波信號的心電信號的干擾抑制 |
波形類型參數列表說明
波形類型 | 項目 | 參數 |
心電波形 | 普通心電 | 心率范圍:20 bpm-300 bpm |
竇性心電 | 心率范圍:20 bpm-100 bpm | |
幅度 | 幅度范圍:0.5 mV,1 mV,2 mV 3種固定幅度 |
波形類型 | 項目 | 參數 |
尖角波形 | 心率 | 心率范圍:20 bpm-400 bpm |
幅度 | 幅度范圍:0.10mV-5.00mV | |
方向 | 上、下 |
波形類型 | 項目 | 參數 |
校準波形 | 心率 | 心率范圍:30 bpm-120 bpm |
幅度 | 幅度范圍:0.10mV-5.00mV | |
寬度 | 寬度范圍:40 ms-200 ms |
波形類型 | 項目 | 參數 |
心率不齊 | 二聯率 | 心率數值:80 bpm 或者40 bpm |
慢二聯率 | 心率數值:60 bpm 或者30 bpm | |
快二聯率 | 心率數值:120 bpm | |
雙向收縮 | 心率數值:90 bpm或者45 bpm |
波形類型 | 項目 | 參數 |
方波 | 頻率 | 頻率范圍:0.1 Hz- 5.0 Hz |
幅度 | 幅度范圍:0.10mV-4.00mV |
波形類型 | 項目 | 參數 |
正弦波 | 頻率 | 頻率范圍:0 Hz-150 Hz 包括0.67Hz |
幅度 | 幅度范圍:0.10mV-5.00mV | |
偏置電壓 | 電壓范圍:10 mV-500 mV |
波形類型 | 項目 | 參數 |
呼吸波形 | 呼吸率 | 心率范圍:5 bpm-120 bpm |
幅度 | 幅度范圍:0.3R-3.0R | |
波形周期 | 周期范圍:20 bpm-120 bpm | |
窒息時間 | 時間范圍:0 S-120 S |
波形類型 | 項目 | 參數 |
三角波形 | 心率 | 心率范圍:30 bpm-200 bpm |
R寬度 | 寬度范圍:10 ms – 200 ms | |
R幅度 | 幅度范圍:0.10mV-5.00mV | |
方向 | 上、下 |
波形類型 | 項目 | 參數 |
同步起搏 | 心率 | 心率范圍:30 bpm-200 bpm |
P寬度 | 寬度范圍:0.1 ms – 2.0 ms | |
P幅度 | 幅度范圍:0.10mV-4.00mV | |
P方向 | 上、下 |
波形類型 | 項目 | 參數 |
QRST波 | T幅度 | 幅度范圍:0.00 mV-1.20 mV |
R幅度 | 幅度范圍:0.10mV-4.00mV | |
R心率 | 心率范圍:10 bpm-200 bpm | |
R寬度 | 寬度范圍:10 ms – 200 ms | |
ST | 幅度范圍:-0.90 mV – 0.90 mV |
波形類型 | 項目 | 參數 |
起搏脈沖 | P心率 | 心率范圍:20 bpm-300 bpm |
P寬度 | 寬度范圍:0.1 ms – 2.0 ms | |
P幅度 | 幅度范圍:0.10mV-5.00mV | |
P方向 | 上、下 |
波形類型 | 項目 | 參數 |
疊加波形 | 心率 | 心率數值 80 bpm |
頻率 | 疊加波形頻率范圍:30 Hz – 60 Hz | |
幅度 | 疊加波形幅度范圍:0.05mV-1.00mV |
