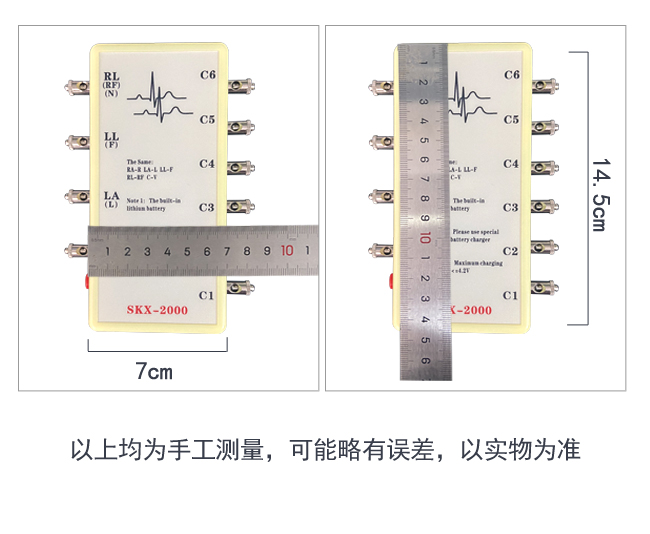

尺寸重量說明(以下均為手工測量,可能略有誤差,具體以實物為準)
名稱 | 長(cm) | 寬(cm) | 高(cm) | 重量(g) |
儀器 | 7 | 14.5 | 2.8 | 220 |
包裝盒(內含儀器) | 25 | 19 | 7 | 490 |

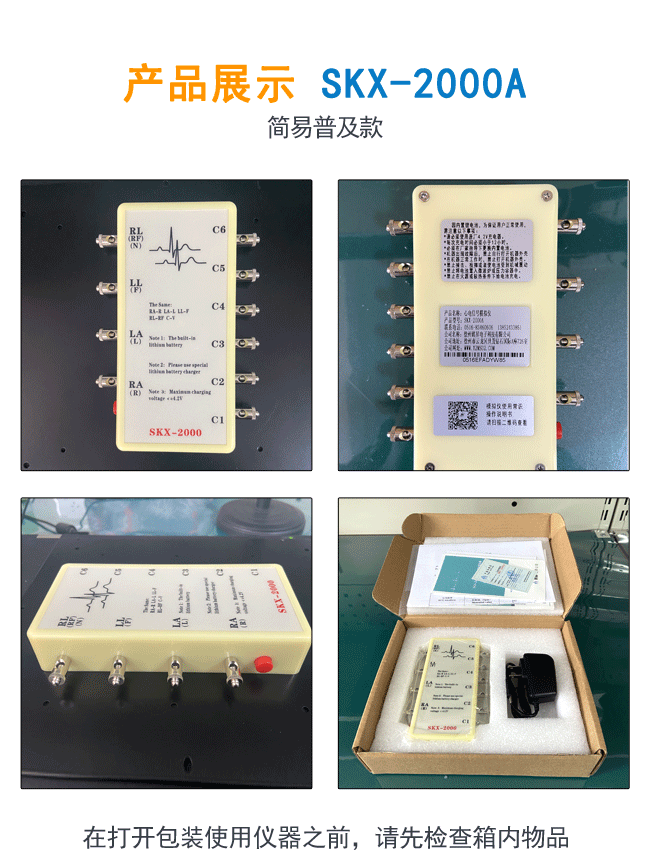

SKX-2000A心電信號模擬儀使用說明
功能特點:
★ 10個萬用連接頭,可以連接任意心電類產品。
★ 12導聯同步心電信號輸出,輸出不同的12導心電波形。
★ 內置高性能CPU,可以模擬輸出標準心率為60bpm的心電波形。
★ 內置大容量鋰電池,外置專用充電器。
★ 系統具有自動休眠功能,電池過沖、過放保護功能。
使用說明:
1)本充電器通過各種認證,輸出電壓4.2V,標準電流0.5A,極限電流0.6A,帶有完善的過流、短路保護功能,充滿后無需立即切斷電源,不會過充。用
料扎實,摒棄了低檔電源用的13001(0.5A)三級管,直接采用了13003(1.5A)三極管,使得功率裕量非常足,即使在極端條件下也不會出現故障。
★ 輸出電壓:4.2V
★ 輸出電流:500mA(3.5圓孔插頭)
★ 輸入電壓:110V-240V
2)輸出2根線,輸出亮綠燈為正常待機狀態,充電時為紅燈,當充電池電壓達到4.16V左右紅燈轉為綠燈,此時充電器并非完全停止充電,而是以小電流
涓流繼續充電,最高截至電壓為4.21V。該充電器帶全套保護,所以怎么接線短路都不會損壞充電器的。
3)指示燈狀態表示:
★ 綠燈為待機(充電時為4.16V涓流狀態)
★ 紅燈為充電!
★ 閃綠燈為過壓4.21V
★ 閃紅燈為電池故障或短路
4)充電器帶短路,過流過壓,正負極反接短路保護。
注意:
★ 本模擬器上電后自動產生正常心電波形,心率為60bpm。
★ 為防止用戶在使用過程中忘記關閉電源,系統設計為當24個小時后,CPU將進入待機狀態,以便節電,再次開機將正常工作。
★ 心電圖機接法:RA-右手,LA-左手,LL-左腳,RL-右腳,C1-C6胸導
★ 監護儀接法:RA-右手(白色),LA-左手(黑色),LL-左腳(紅色),RL-右腳(綠色),C1-C6胸導(棕色)
★ 三導聯接法:RA-右手(白色),LA-左手(黑色),LL-左腳(紅色)
★ 歐標對應接法:L-LA R-RA RF(N)-RL F-LL C-V
