尺寸重量說明(以下均為手工測量,可能略有誤差,具體以實物為準)
名稱 | 長(cm) | 寬 | 高 | 重量 |
儀器 | 10.9 | 17.8 | 3.5 | 526 |
包裝盒(內含儀器) | 28.5 | 23.5 | 11.5 | 1005 |
H2-2000KUI 產品標準配置
1、2.8英寸彩色顯示屏,按鍵操作;
2、選配內置4節18650鋰電池,可連續長時間工作,去除干擾;
3、配備外置電源適配器;
4、配置10個通用心電接頭,可以連接扣式,夾式,香蕉插等多種心電導聯線;
5、配置實體按鍵和編碼器,操作更加方便;
6、中英文菜單式界面操作,更改參數更加方便,參數配置顯示明顯;
7、標配數據庫包括MitBih,ahadb,cudb,fibDB, ventDB, sventDB,nstdb,ansiaami(室速)等,數據庫文件還原時可以更改設置不同采樣率及幅度進行
還原;
8、多達60多種異常波形同步12導聯輸出,更多的組合異常波正在添加中;
9、可以自定義數據波形,存儲于U盤中,通過模擬儀進行回放;
A、可選配多達290條真實異常波形數據庫,復合異常心電波形,多種疊加異常波形;
B、可選配3000多條真實波形庫,用于驗證各種算法;
10、H2-2000KUI在H2-2000KU基礎上,可選配IBP功能(電信號)
11、SKX-5000IBP有創壓模擬器(液體壓力信號輸出)
H2-2000KUI 適用范圍
★ 便攜式監護儀和電池供電的監護儀
★ 基于心電圖的手術室和重癥監護的心率監護儀
★ 使用遙測的重癥和轉送心電監護儀
★ 新生兒/小兒監護儀
★ 心率失常監護儀和除顫監護儀
★ 帶顯示屏幕的心電圖機
★ 各種具有分析功能的心電圖機類設備
★ 各類監護儀中的IBP功能
可以初步檢測上述設備的性能參數及功能參數
H2-2000KUI 性能介紹
心電部分性能介紹:
① 采用10個萬用心電接頭,可以方便快捷連接監護儀、心電圖機等心電類產品導聯線;
② 正常的心電波形,可以輸出不同幅度及種類的12導同步波形I,II,III,AvR,AvL,AvF,V1,V2,V3,V4,V5,V6;
③ 心率檢測波形(尖角波形),用于檢測心率范圍;
④ 方波,使用方波測量掃描速度及測試低頻特性;
⑤ 正弦波,測量幅頻特性;
⑥ QRS-T波,可改變T波幅度,心率數值,R波幅度,R波寬度的模擬QRS波形,通過改變R波的底部寬度來模擬成人或者兒童或者新生兒的心電波形;
⑦ 通過RA-LL標準Ⅱ?qū)?lián)輸出呼吸波形,基線阻抗固定為1K,阻抗變化大約為2Ω的阻抗呼吸波形,可以改變呼吸波形的幅度(可改變阻抗)并可改變呼
吸率的數值;
⑧ 前置起搏信號的同步心電波形、異步起搏信號、QRST波;
⑨ MIT數據庫中的四類心率不齊的波形,用于檢測心率計對心率不齊的響應;
⑩ 可以改變底部寬度的三角波形,測試心率計對不同寬度的R波的響應;
? 配置U盤后可以輸出nstdb,mitbih,ahadb,cudb,sventdb,fibdb,ventdb的波形;
? 多達60多種異常心電波形;
? 選配通過U盤中存儲的異常真實人體心電波形,可以輸出多種單一異常波形,及多種心電異常波形組合波形;
? 選配真實異常波形數據庫,用于驗證更多的真實數據;
? 標配IBP外接電纜接口,輸出電信號,可以直接連接儀器有創壓延長電纜。
H2-2000KUI 的連接
心電設備的連接:
① 監護儀接法:RA-右手(白色),LA-左手(黑色),LL-左腳(紅色),RL-右腳(綠色),C1-C6胸導(棕色);
② 三導聯接法:RA-右手(白色),LA-左手(黑色),LL-左腳(紅色);
或者采集導聯為Ⅱ時:RA-右手(白色),LL-左腳(紅色),RL-(參考地、反饋點);
或者采集導聯為Ⅰ時:RA-右手(白色),LA-左手(黑色),RL-(參考地、反饋點);
③ 兩導聯接法:采集導聯為Ⅱ時請連接RA-LL,采集導聯為Ⅰ時請連接RA-LA;
④ 歐標對應接法:L-LA R-RA RL(N) F-LL
心電信號的注意事項
① 心電模擬儀可以對心電類設備進行定標,定標導聯僅僅限于Ⅱ,即RA-LL端輸出的信號幅度,連接心電設備的RA導聯至模擬儀的RA端,LL導聯至
模擬儀的LL端,則心電設備采集的信號對應軟件中設置的信號幅度范圍(RA-LL端輸出查分信號對應于軟件設置的幅度參數);
② 正常的心電波形的波形幅度是固定的幅度,不是具體的幅度值,只代表大致幅度,可以設置0.5、1、2,對應調整波形輸出幅度;
③ 如果定標其他導聯時,請按照下列方法進行定標:
1) Ⅰ導聯定標:請將導聯線RA連接至模擬儀RA端,導聯線LA連接至模擬儀LL端,此時心電設備采集的信號就是Ⅰ導聯的定標信號;
2) C導聯定標:請將RA、LA、LL并聯后連接至模擬儀RA端,C1或者其他胸導聯連接至模擬儀LL端,此時采集到的C1(或者其他胸導聯)則為標準的定
標信號;
IBP 設備的連接:
IBP 轉接線雷莫頭端口連接到主機,將另一端直接連接到IBP主機延長電纜上。

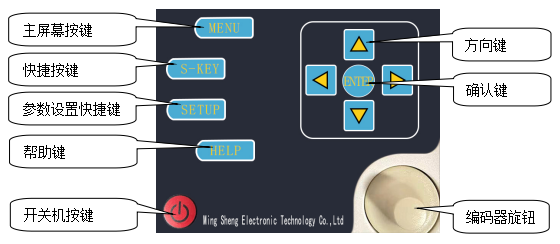

H2-2000KUI 按鍵功能介紹
MENU:主屏幕按鍵,在任意畫面中選擇此按鍵,將返回到功能窗口選擇界面
S-KEY:快捷按鍵,可以設置一個快捷按鍵,快速進入一個功能窗口
SETUP:系統參數設置選擇鍵,用于快速進入系統設置參數窗口
HELP :幫助鍵,提示幫助功能
方向鍵:用于調整光標的位置,及時更改參數
ENTER :回車鍵即確認鍵,確認更改參數或者進入返回到某一窗口
編碼器:左轉,右轉,確認3個功能按鍵,用于快速選擇窗口及參數,確認后快速更改參數內容
H2-2000KUI 有創壓部分參數
波形類型 | 項目 | 參數 |
IBP | 動態模擬 | 脈 率:20~200bpm 收縮壓:40~300mmHg 舒張壓:10~260mmHg |
| 靜態壓力 | 靜態壓力:0~300mmHg |
H2-2000KUI 心電部分參數
波形類型 | 項目 | 參數 |
正常波形 | 心率 | 心率范圍:30 bpm-300 bpm |
| 幅度 | 幅度范圍:0.5 mV,1 mV,2 mV 3種固定幅度 |
| 呼吸幅度 | 幅度范圍:0.3 R – 3 R |
| 呼吸率 | 心率范圍:1 rbpm-150 rbpm 小于5可以測試窒息 |
方波 | 頻率 | 頻率范圍:1 Hz- 50 Hz |
| 幅度 | 幅度范圍:0.1mV-5mV |
| 極化電壓 | -450mV-450mV |
| 衰減倍數 | 1、100兩個選項 |
正弦波形 | 頻率 | 頻率范圍:1 Hz-150 Hz |
| 幅度 | 幅度范圍:0.2mV-100mV |
| 衰減倍數 | 1、100兩個選項 |
| 極化電壓 | -450mV-450mV |
| 過載信號 | 開、關兩個選項 |
三角波形 | 頻率 | 頻率范圍:1Hz-100Hz |
| 幅度 | 幅度范圍:0.2mV-5mV |
校準波形 | 頻率 | 心率范圍:30 bpm-120 bpm |
| 寬度 | 寬度范圍:10 ms-300 ms |
| 幅度 | 幅度范圍:0.2mV-5mV |
尖角波形 | 心率 | 心率范圍:0 bpm-350 bpm |
| 方向 | 上、下兩個方向 |
| 寬度 | 寬度范圍:10 ms – 250 ms |
| 幅度 | 幅度范圍:0mV-5mV |
QRST | R心率 | 心率范圍:10 bpm-250 bpm |
| R幅度 | 幅度范圍:0mV-4mV |
| R寬度 | 寬度范圍:10 ms-200 ms |
| T波 | 幅度范圍:0 mV-1.2 mV |
| ST | 幅度范圍:-1mV ~ +1mV |
| P波 | 幅度范圍:0 mV |
起博信號 | 心率 | 心率范圍:0bpm~200bpm |
| 幅度 | 幅度范圍:2mV~700mV |
| 方向 | 上、下兩個方向 |
| 寬度 | 寬度范圍:0.1mS~2ms |
| 類型 | 單、雙脈沖 |
| Sine疊加 | 開、關 |
| Sine頻率 | 頻率范圍:10Hz-100Hz |
| Sine幅度 | 幅度范圍:0.5mV-4mV |
同步起搏 | 心率 | 心率范圍:0 bpm-200 bpm |
| 幅度 | 幅度范圍:2mV-700mV |
| 寬度 | 寬度范圍:0.1 ms – 2 ms |
| 方向 | 上、下兩個方向 |
| 類型 | 單、雙脈沖 |
異步起搏 | P心率 | 心率范圍:10 bpm-200 bpm |
| R心率 | 心率范圍:10 bpm-200 bpm |
| 幅度 | 幅度范圍:2mV-700mV |
| 寬度 | 寬度范圍:0.1 ms – 2 ms |
| 方向 | 上、下兩個方向 |
| 類型 | 單、雙脈沖 |
特定波形 | 波形選擇 | 二聯率 |
|
| 慢二聯率 |
|
| 快二聯率 |
|
| 雙向收縮 |
疊加波形 | 正弦+三角 | Base頻率:1 Hz-100 Hz |
|
| Base幅度:0.5mV-1mV |
|
| Add頻率:0.5Hz-5 Hz |
|
| Add幅度:0.1mV-4mV |
| QRS+三角 | Base頻率:30 Hz-200 Hz |
|
| Base幅度:0.5mV-1mV |
|
| Add頻率:0.1 Hz-1 Hz |
|
| Add幅度:0.1mV-4mV |
| QRS+正弦 | Base頻率:30 Hz-200 Hz |
|
| Base幅度:0.5mV-1mV |
|
| Add頻率:35Hz-60 Hz |
|
| ADD幅度:0.05mV-4mV |
| ||
波形類型 | 項目 | 參數 |
異常波形 | 波形類型 | 1、 房早: A、 突發房早 B、 房早成對 C、 連發房早 D、 房早二聯律 E、 房早三聯律 F、 房早四聯律 G、 房早二三聯律 H、 間位房早 I、 房早未下傳 2、 室早: A、 突發室早 B、 室早成對 C、 每分鐘5個室早 D、 每分鐘11個室早 E、 每分鐘24個室早 F、 連發室早 G、 室早二聯律 H、 室早三聯律 I、 室早四聯律 J、 室早二三聯律 K、 多病灶室早 L、 間位室早 3、 傳導阻滯: A、 I度I型傳導阻滯 B、 II度I型傳導阻滯 C、 II度II型傳導阻滯 D、 III度傳導阻滯 4、 停博: A、 竇性停博漏博 B、 停博 5、 室上性心動過速: A、 陣發性室上性心動過速 B、 室上性心動過速 6、 竇性心動過緩 7、 竇性心動過速 8、 逸博心律 9、 房撲: A、 房撲 B、 過速房撲1 C、 過速房撲2 D、 過緩房撲1 E、 過緩房撲2 10、 房顫: A、 房顫 B、 房顫過速 C、 房顫過緩 11、 室速 12、 室顫 13、 竇性心律不齊: A、 竇性過緩心率不齊 B、 竇性過速心率不齊 C、 竇性心率不齊 14、 完全性左束支傳導阻滯 15、 完全性右束支傳導阻滯 16、 不全性右束支傳導阻滯 17、 左前分支傳導阻滯 18、 急性高側壁心肌梗死 19、 急性下壁心肌梗死 20、 急性廣泛性前壁心肌梗死 21、 二尖瓣型P波 22、 左心室高電壓 23、 R/V5<1 24、 肺形P波 25、 右心室起搏心率: A、 右心室起搏心率 B、 右心室起搏心率未成功 26、 右心房起搏心率: A、 右心房起搏心率 B、 右心房起搏心率未成功 27、 結性心律 28、 WPW綜合征: A、 A型 B、 B型 |
| 周期 | 時間范圍:10-120S |
上述表格中的幅度范圍為II導聯對應輸出
