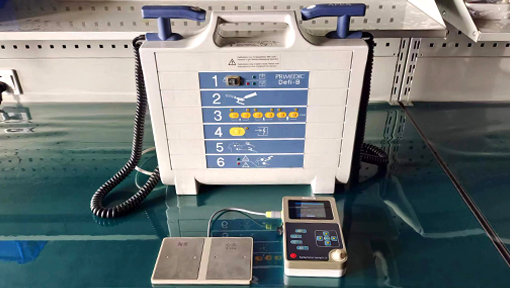

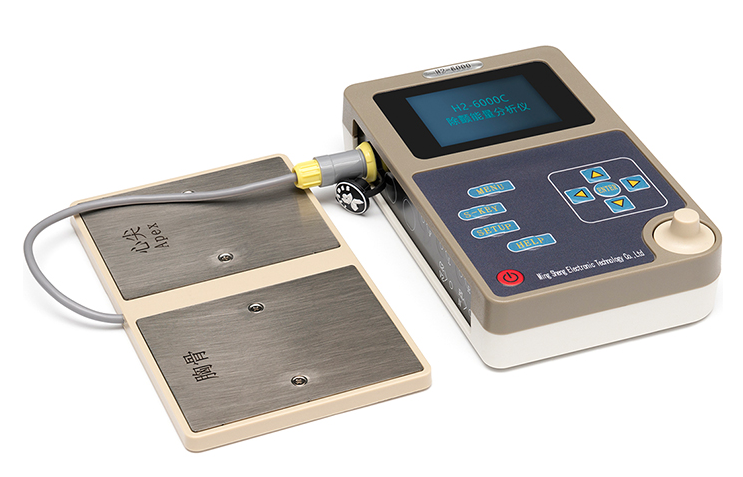

H2-6000C除顫能量分析儀是徐州銘昇公司專業開發的一款用于測量除顫儀能量釋放值的一款檢測工具,由于其可以產生多種心電波形,可廣泛
應用在各種型號的除顫儀及AED及各類心電類設備,用于日常維護、能量檢測。
H2-6000C 產品配置
★ 內置4節鋰電池,電源管理模塊,在使用過程中保證電源穩定、低干擾的輸出。選配標準的DC9V通用接口電源充電器;
★ 采用2.8TFT顯示屏,采用菜單式操作,參數更改簡單、方便、快捷,方便用戶設置;
★ 快捷的按鍵操作,菜單管理,使用簡單方便;
★ 內置中文的說明及幫助,輕松了解波形設置及參數選擇;
★ 內置室顫,房顫,室速,停博,標準竇性心律等心電波形,可以提供AED進行自動除顫。
★ 選配MIT數據庫中的四類心率不齊的波形,35種異常心電波形輸出;
★ 選配U盤后可以輸出nstdb,mitbih,ahadb,cudb,sventdb,fibdb,ventdb的波形;
★ 選配通過U盤中存儲的異常真實人體心電波形,可以輸出多種單一異常波形,及多種心電;
★ 選配異常波形組合波形,可以自定義數據波形,存儲于U盤中,通過模擬儀進行回放;
★ 選配打印機,可以對檢測數值進行自動保存,通過信息管理可以進行打印輸出。
H2-6000C 能量檢測
★ 曲線選擇:通用曲線,邁瑞系列,飛利浦及單向波,為了更準確的檢測除顫器的能量釋放值,
因此本產品對多款除顫器做了更加準確的校準,選擇對應的曲線后,在具體的能
量釋放及檢測過程中,誤差將可以控制在5%內,更多的測量點可以控制在3%內。
選擇通用曲線則誤差范圍較大,一般滿足在15%內的國標要求內。因此通過選擇
品牌更準確的進行檢測。
★ 輸出波形:可以通過除顫電極片輸出的心電波形類型,可以選擇為無、竇性心律、室顫、房顫、
室速,停博;可以分別測試除顫器和AED;在測試除顫器時,可以選擇有波形輸
入或無波形輸出,當選擇檢測AED時,請選擇室顫或者室速,否則AED不能進行
能量釋放。
★ 數值列表:可以選擇本次開機后,分析儀自動記錄的檢測的除顫能量值,通過列表依次查看;
本機型的除顫能量值檢測范圍是:40J-300J,如需要更廣檢測范圍,請選擇其他
型號機器。
H2-6000C 使用時的注意事項
★ 因?yàn)楸緝x器為除顫器專用分析儀,因此在使用操作除顫器釋放能量過程中,請專業人士操作除顫器;
★ 分析儀的不銹鋼電極片接收除顫儀的放電能量,進行除顫器除顫能量釋放過程中,禁止人體接觸不銹鋼電極片,以避免觸電危險;
★ 分析儀的心電波形通過不銹鋼電極片,AED雷莫頭接口進行波形輸出;

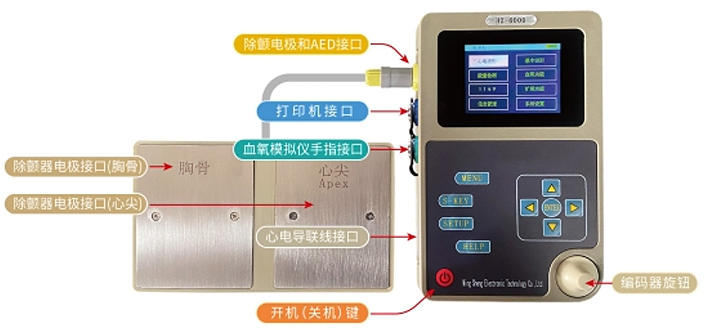

H2-6000C 儀器連接說明

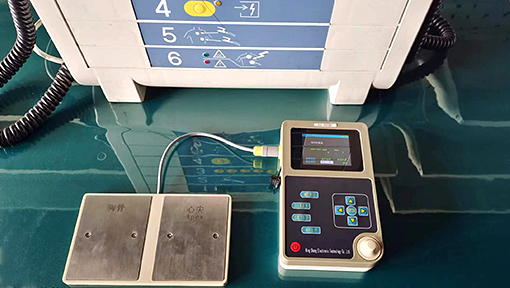

? 可以使用除顫儀電極,直接接觸儀器的兩個不銹鋼電極片,并通過電極片采集模擬儀發出的心電波形,不銹鋼電極片用于接收除顫器釋放的能量;
? AED可以通過一次性電極片貼在不銹鋼電極片上,請注意一定要接觸良好,也可以通過AED雷莫頭接口(2芯)連接到AED上。雷莫頭上的缺口位置對
應的為胸骨,另一對應心尖;
? 除顫器可以通過心電導聯線連接到模擬儀的扣式導聯線接口上,用于通過導聯線采集模擬儀發出的波形;
? 外置打印機接口,通過單槽5芯雷莫頭連接;
? 血氧模擬手指連接口。
注意:心電、打印機、血氧均為選配功能。

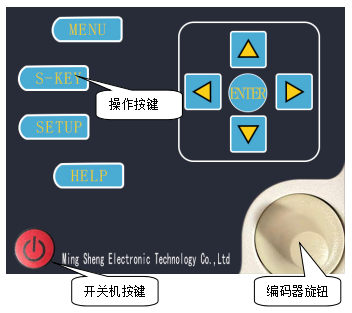

H2-6000C 按鍵說明
按鍵定義:
開機(關機)鍵:在關機狀態下,長按此按鍵2秒鐘,屏幕顯示內容,儀器開始工作;在儀器工作狀態下,長按此按鍵2秒鐘,屏幕關閉,儀器關機。
S-KEY :在任一界面窗口中,選擇此按鍵,將直接進入能量檢測窗口。
MENU :在任一界面窗口中,選擇此按鍵,將返回到主窗口界面。
SETUP:在任一界面窗口中,選擇此按鍵,將直接進入?yún)?shù)設置窗口。
HELP :在儀器工作的界面中,選擇此按鍵,屏幕將顯示對應窗口的功能內容介紹。
編碼器 :用于軟件界面中的操作,共有3個功能,左轉,右轉,按下(確認)。
