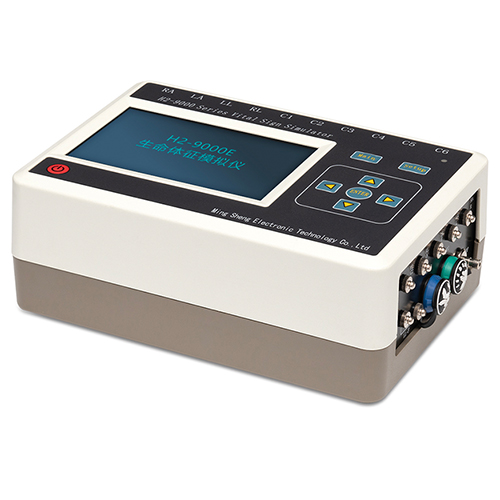

H2-9000E 性能介紹
可檢測一下標準要求的內容,按照儀器內置軟件操作流程,分步驟實現以下標準的內容檢測,通過簡化參數設置實現快速檢測,提高檢測效率。
尺寸重量說明(以下均為手工測量,可能略有誤差,具體以實物為準)
名稱 | 長(cm) | 寬(cm) | 高(cm) |
機器尺寸 | 20.8 | 14 | 7.5 |
皮箱尺寸 | 39 | 30 | 15 |
包裝盒尺寸 | 28.5 | 23.5 | 11.7 |
帶皮箱重量:4.9公斤 |
儀器特點:
1、采用10個香蕉插座,5個心電接頭,可以方便快捷連接監護儀、心電圖機等心電類產品導聯線;
2、內置大容量鋰電池,電源管理模塊,在使用過程中保證電源穩定、低干擾的輸出;
3、采用按鍵+觸摸屏操作,參數設置簡單、快捷,方便用戶操作附錄D:JJG 692-2010 血壓計檢測流程;
4、采用5寸TFT顯示屏,顯示各項參數內容;
5、集成國家醫藥行業檢測標準,監護儀的《YY1079-2008》,心電圖機《YY1139-2013》,《JJG 543-2008 心電圖機》,HOLLTER《YY0885-2013》,可在軟件的提示下,告別繁瑣難懂的標準,按照分步操作儀器自動生成檢測信號,即可分步檢測心電設備,
集成國家計量檢定規程
《JJG760-2003心電監護儀》、
《JJG1042-2008動態(可移動)心電圖機》、
《JJG543-2008數字心電圖機》
《JJG1041-2008數字心電圖機》
《JJG1163-2019多參數監護儀》
6、集成多達30多種的異常波形(PVC),可用于檢測多種心電類設備的軟件性能;
7、血壓集成《JJG692-2010》血壓檢定規程,可以按照標準進行血壓類儀器設備的檢定。
設備應用范圍:
1、便攜式監護儀和電池供電的監護儀
2、基于心電圖的手術室和重癥監護的心率監護儀
3、使用遙測的重癥和轉送心電監護儀
4、新生兒/小兒監護儀
5、心率失常監護儀和除顫監護儀
6、帶顯示屏幕的心電圖機
7、各類動態血壓、電子血壓計
8、各類血氧脈搏儀、指夾式血氧儀
9、檢測各類血壓計、血壓表;
一、血壓特性
★ 臂式和腕式袖帶監護儀的動態血壓(BP)模擬
★ 內置氣泵:用于高壓和低壓放氣檢查、泄露檢查及提供壓力源
★ 內置兒童袖帶:可以不接袖帶,直接對無創血壓監護儀進行測試
★ 采用高精度壓力傳感器,數值更加精準
★ 具有對血壓儀器進行壓力校準功能
★ 集成《JJG692-2010》標準,按照軟件流程操作即可完成標準檢測。
性能測試:
可以完全保證測量數據的穩定性。(選配有創壓模擬儀功能模塊)
技術參數:
量 程: (0~60)kPa
精 度 等 級: ±0.1%F.S
絕 對 誤 差: <0.5mmHg(0mmHg-300mmHg)
靜 態 壓 力: 0mmHg到450mmHg
壓 力 源: 可以產生15mmHg-410mmHg壓力
壓 力 測 試: 壓力端口靜態壓力從0-450mmHg
壓力分辨率: 0.1mmHg
脈 搏 范 圍: 20bpm-260bpm
脈 搏 容 積: 0.10cc-1.40cc
泄 漏 率: ≤0.4mmHg/分鐘,在500mL容積,300mmHg時
≤1mmHg/分鐘,在100mL容積,300mmHg時
標準血壓模擬數值(動態血壓值模擬):
血壓:30/10 (16) 脈搏 80
血壓:50/30 (36) 脈搏 80
血壓:60/30 (40) 脈搏 80
血壓:80/50 (60) 脈搏 80
血壓:100/65(76) 脈搏 80
血壓:120/80(93) 脈搏 80
血壓:150/100(116) 脈搏 80
血壓:200/150(166) 脈搏 80
血壓:255/195(215) 脈搏 80
當自定義血壓打開后,則可以模擬儀非標準血壓模擬數值(動態血壓值模擬):
血壓:280/220(253) 脈搏 80
血壓:240/180(200) 脈搏 80
血壓:190/120(143) 脈搏 80
血壓:140/90(106) 脈搏 80
血壓:115/60(78) 脈搏 80
血壓:110/80(90) 脈搏 80
血壓:80/40(53) 脈搏 80
血壓:50/31 (22) 脈搏 80
血壓:38/15 (22) 脈搏 80
血壓:100/40 (60) 脈搏 80
血壓:120/90 (100) 脈搏 80
血壓:160/120 (100) 脈搏 80
血壓:200/160 (175) 脈搏 80
以上參數為默認值,脈搏和脈搏容積可以在設置范圍內任意調整
注意:當測量出現較大誤差時,請進行血壓靜態壓力校準檢測,方法是使用模擬儀的壓力源功能檢測,進行模擬儀與血壓測量儀器之間的靜態壓力進行校
準對比,查看靜態壓力是否有誤差以及誤差范圍。在無創血壓、血壓功能檢測窗口中檢測上述項目。
二、血氧性能介紹:
★ 是一款多功能光學模擬儀,外置式模擬手指,可以方便連接任何血氧類檢測儀器;
★ 血氧飽和度模擬范圍:
100%-71%,步長為1%,誤差≤1% 初始值98%
70%-35%, 步長為1%,誤差≤2%
★ 脈率模擬范圍:
15bpm-300bpm,步長為1bpm,誤差≤1bpm 初始值80bpm
★ 透光調整:
透光強度調整為自動或手動,透光強度調整可以設置為不同類型的手指設置
1-999 (模擬不同粗細、膚色的手指) 步長 1
★ 曲線選擇:
OxiMax,MASIMO,MASIMO1,MASIMO2,BCI,NELLCOR,PM8000,
iMEC10,EDAN,Creativ,BLT,Comen,GoldWay,Philips,GE Dash,
ZonDon,Kantai
初始值NELLCOR
★ 脈搏信號幅度范圍(PI值):
0.1%-20% , 初始值 4%
1%-20%, 步長1%;0.1%-1%, 步長0.1%
弱灌注為脈搏信號幅度小于0.3%時的統稱
可以設置更多的信號強度,不同信號強度時,模擬不同脈搏強度下的血氧類儀器的性能,包括準確性及穩定性
★ 波形形態:三角波、脈搏波
★ 靈 敏 度 :正常、低、中、高
★ 波長交換:開、關
★ 手指類型:黑拇指,黃拇指,白拇指,黑食指,
黃食指,白食指,黃小指,白小指
★ 驅動方式:脈沖、連續
三、心電性能介紹:
★ 采用10個香蕉插座心電接頭,可以方便快捷連接心電圖機等心電類產品導聯線,采用5個扣式導聯線專用接口,用于連接監護儀扣式導聯線或者夾式導
聯線;
★ 正常的心電波形,可以輸出不同幅度及種類的12導同步波形I,II,III,aVR,aVL,aVF,V1,V2,V3,V4,V5,V6;
★ 心率檢測波形(尖角波形),用于檢測心率范圍;
★ 方波,使用方波測量掃描速度及測試低頻特性;
★ 正弦波,測量幅頻特性;
★ QRS-T波,可改變P、T波幅度,心率數值,R波幅度,R波寬度的模擬QRS波形,通過改變R波的底部寬度來模擬成人或者兒童或者新生兒的心電波
形;
★ 通過導聯線輸出呼吸波形,基線阻抗固定為1K,阻抗變化大約為0.3R~3Ω的阻抗呼吸波形,可以改變呼吸波形的幅度(可改變阻抗)并可改變呼吸率
的數值;
★ 前置起搏信號的同步心電波形,異步起搏信號等心電波形;
★ MIT數據庫中的四類心率不齊的波形,用于檢測心率計對心率不齊的響應;
★ 可以改變底部寬度的三角波形,測試心率計對不同寬度的R波的響應;
★ 可以設置波形信號幅度,頻率,寬度等參數;
★ 高大T波的抑制能力檢測
★ 對4種新心率不齊波形的檢測
★ 耐極化電壓的檢測
★ 對同步、異步起搏脈沖抑制檢測,是否可以檢測到起搏信號,是否影響心率準確性
★ 對QRS波幅度及間期的范圍檢測,用于檢測心率在成人新生兒中的準確性
★ 可以檢測心率的測量范圍及準確度
★ 檢測心電設備的輸入動態范圍
★ 檢測心電設備的輸入阻抗
★ 心電設備的時間基準的準確度(走紙速度)
★ 定標電壓
★ 檢測起搏脈沖的顯示能力
心電參數內容
波形類型 | 項目 | 參數 |
正常波形 | 心率 | 心率范圍:20 bpm-300 bpm |
幅度 | 幅度范圍:0.20mV-4.00mV |
波形類型 | 項目 | 參數 |
尖角波形 | 心率 | 心率范圍:10 bpm-400 bpm |
幅度 | 幅度范圍:0.20mV-4.00mV | |
方向 | 上、下 |
波形類型 | 項目 | 參數 |
心率不齊 | 二聯率 | 心率數值:80 bpm 或者40 bpm |
慢二聯率 | 心率數值:60 bpm 或者30 bpm | |
快二聯率 | 心率數值:120 bpm | |
雙向收縮 | 心率數值:90 bpm或者45 bpm |
波形類型 | 項目 | 參數 |
方波 | 頻率 | 頻率范圍:0.2 Hz- 100 Hz |
幅度 | 幅度范圍:0.20mV-4.00mV |
波形類型 | 項目 | 參數 |
正弦波形 | 頻率 | 頻率范圍:1 Hz-200 Hz |
幅度 | 幅度范圍:0.20mV-4.00mV | |
偏置電壓 | 電壓范圍:10 mV-500 mV |
波形類型 | 項目 | 參數 |
三角波形 | 底部寬度 | 寬度范圍:10ms-200ms |
幅度 | 幅度范圍:0.20mV-4.00mV |
波形類型 | 項目 | 參數 |
前置起搏 | 心率 | 心率范圍:30 bpm-200 bpm |
底部寬度 | 寬度范圍:1 ms – 20 ms | |
幅度 | 幅度范圍:0.20mV-4.00mV |
波形類型 | 項目 | 參數 |
QRST | T波幅度 | 幅度范圍:0.00 mV-1.2 mV |
R波寬度 | 寬度范圍:10 ms – 200 ms | |
R波幅度 | 幅度范圍:0.20mV-2.00mV |
波形類型 | 項目 | 參數 |
異常波形 | 波形類型 | 粗糙型心房顫動 |
精細型心房顫動 | ||
心房撲動 | ||
粗糙型心房顫動 | ||
精細型心房顫動 | ||
心房撲動 | ||
竇性心律不齊 | ||
心跳丟失 | ||
房性心動過速 | ||
結性心律 | ||
室上性心動過速 | ||
房性期前收縮 | ||
結性期前收縮 | ||
室性期前收縮 類型1 | ||
室性期前收縮 類型2 | ||
室性期前收縮 類型3 | ||
室性期前收縮 類型4 | ||
室性期前收縮 類型5 | ||
室性期前收縮 類型6 | ||
多病灶室性期前收縮 | ||
每分鐘5個室性期前收縮 | ||
每分鐘11個室性期前收縮 | ||
每分鐘24個室性期前收縮 | ||
頻繁多病灶室性期前收縮 | ||
BGM 室早二聯率 | ||
TGM 室早三聯律 | ||
成對室性期前收縮 | ||
連續5個室性期前收縮 | ||
連續11個室性期前收縮 | ||
室性心動過速 | ||
粗糙型心室顫動 | ||
精細型心室顫動 | ||
停博 | ||
第一級心傳導阻滯 | ||
第二級心傳導阻滯 | ||
第三級心傳導阻滯 | ||
右束枝傳導阻滯 | ||
左束枝傳導阻滯 | ||
周期 | 時間范圍:10S – 120 S |
